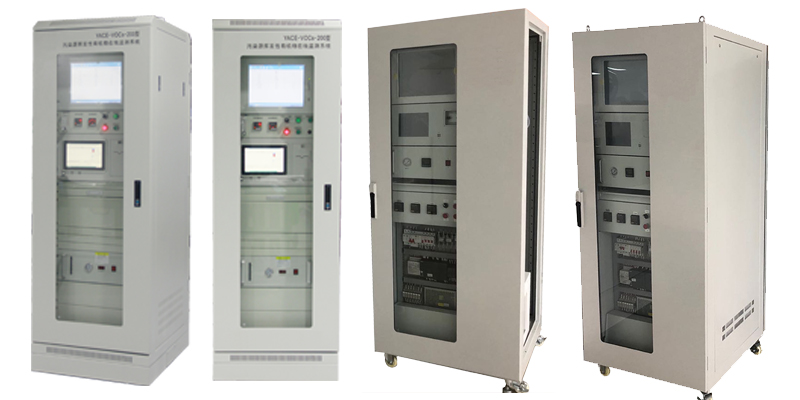

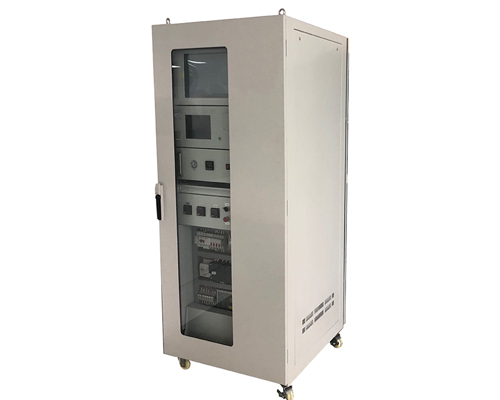

VOCs在線監測系統設備

一、系統概述

VOCs在線監測系統安裝固定污染源 VOCs 連續監測系統，并可以連續監測總烴、甲烷、非甲烷總烴濃度及苯系物或其他工藝固定污染源指標、固定污染源流速、壓力、溫度、濕度及含氧量等多項相關參數及統計排放率、排放總量等，并能對測量到的數據進行有效管理。

監測數據多維度分析，為環境污染防控提供決策支持:系統提供豐富的數據統計分析功能，數據對比、報表統計等，增強環境突發事件的快速反應和處置能力。

監測與監管聯動，提升管理能力:支持移動微信客戶端功能，數據超標自動短息或者微信客戶端報警推送，方便監管人員隨時掌握大氣污染情況，及時處理污染事件。

二、系統組成

(1)采樣單元

主要包含采樣探頭和高溫伴熱管線。采樣探頭具有過濾模塊，可預先對煙氣中的粉塵進行過濾。同時采樣探頭和采樣管線均具有高溫加熱功能，可有效防止煙氣中的高沸點成分及水分冷凝，造成組分損失及管路堵塞。

(2)預處理單元

主要包含多級精密過濾模塊及流量校準控制模塊等，進一步去除氣體中的粉塵顆粒物，同時調節和控制氣體流量和穩定性，保證后續檢測單元檢測分析的準確性。

(3)監測單元

采用國際公認的VOCs 檢測標準方法氣相色譜/火焰離子化檢測法（GC+FID)，具有高精準度，高靈敏度和高穩定性的特點，運行穩定可靠，維護簡便，適合復雜苛刻環境條件的工業廢氣中揮發性有機物的在線分析和監測。

(4)數據采集傳輸單元

數據采集傳輸采用環保數采儀通過數字通道、模擬通道、開關量通道將VOCs在線監控系統的測試數據及運行狀態等信息進行存儲，并通過系統自帶的4G無線網絡模塊將數據信息通過4G網絡上傳到VOCs在線數據監測平臺上，監測平臺已可以通過4G網絡將控制命令傳輸?shù)綌?shù)據采集傳輸儀中，數據采集傳輸儀根據接收到的控制命令對VOCs在線監控系統的運行進行控制。

三、應用領域

VOCs有機污染物在線監控系統在化工廠，藥廠、石化、印刷、噴涂等企業的高污染區域進行多點部署后，可以構成VOCs有機廢氣排放監控網絡，通過監控平臺對整個污染源區的VOCs排放狀況進行24小時不間斷監測，協助環保部門實時了解所轄區域的污染情況，并制定相應改善措施。

四、系統功能

1、實時數據入庫系統

實時數據入庫系統主要實現園區企業內所有VOCs監測點產生的測量數據實時存到監測平臺數據存儲中心，可以對接不同類型的監測因子。

2、數據存儲系統

原始監測數據，將全部存儲在監測平臺分布式文件系統，用于存儲海量的非結構化數據。為了滿足和適應數據量、數據特征和查詢處理的不同需求，部分存儲于關系型數據庫中。

3、實時預警系統

對監測指標設置對應的閥值，超過該值超過一分鐘立馬通過郵件，App推送，或者短信等形式通知行政執法人員，給管理部門迅速出動，及時阻止破壞環境保護的行為。

4、數據查詢分析應用系統

VOCs數據查詢分析應用提供包括實時監控?cái)?shù)據分析、總量核算、源解析及源強計算、區域排放監測與預警、污染源擴散預測及分析等，同時可查看歷史記錄和分析數據等功能。VOCs歷史數據查詢處理時，由于數據量巨大，需要調度使用云計算技術管理多臺服務器節點進行并行處理。

5、數據管理

查看系統內超標數據，并配置短信設置，可進行超標預警等，提高工作效率。

五、系統優勢

VOCs環保設備在線監測系統除滿足環境安全監控要求外，還具備預警預報功能，形成完整的監測、監控、預警、預報體系，以信息化推動環保業務管理的現代化，全面提升環境安全監測能力以及對突發事故的應急處理能力。工業廢氣無(有)組織排放監測預警系統利用的工業傳感器網絡技術、自動控制、無線通訊、地理信息系統( GIS)、數據庫及網絡工程、計算機應用等技術，對化工園區危廢氣體情況進行實時監控。實現環境安全監測信息從采集、傳輸、分析、處理，到輸出、共享等全過程的數字化管理。
