一、過濾式除塵器

袋式除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類； 按過濾方式可以分為內過濾式和外過濾式兩類；按進出口的位置不同可分為下進風和上進風兩類。

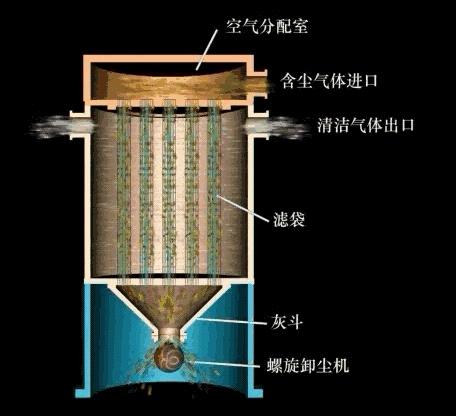

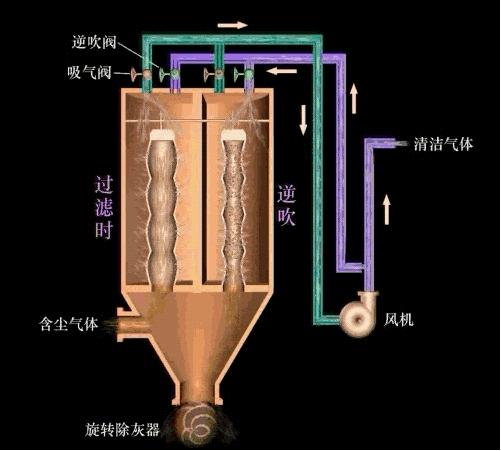

1、袋式除塵器

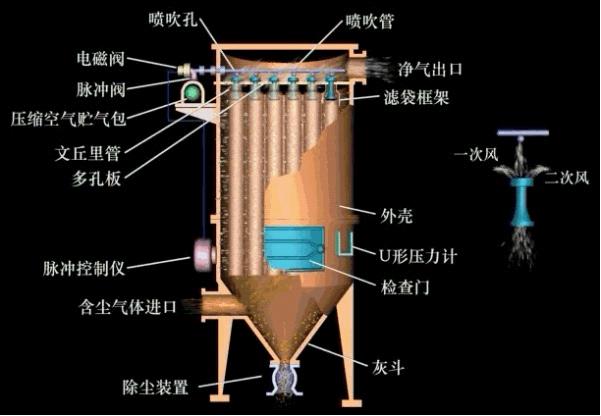

2、脈沖噴吹清灰方式

3、機械清灰式

▲三種振動方式

(a) 為水平振動，有頂部和中部振動兩種；

(b) 為垂直振動，它利用偏心輪裝置振打?yàn)V袋框架或定期提升濾袋框架進行清灰；

(c) 為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

4、內外濾式

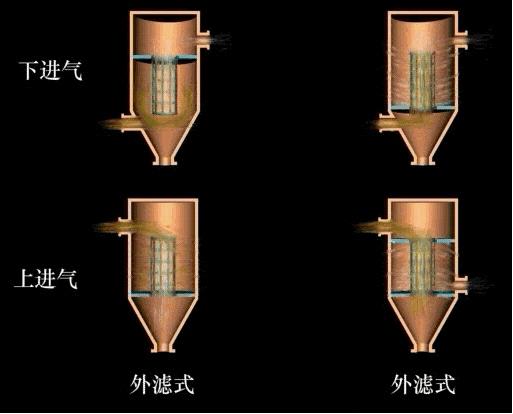

5、上進風和下進風式

二、電除塵式除塵器

1、按除塵器的形式分類，按除塵器的形式分為管式電除塵器和板式電除塵器。

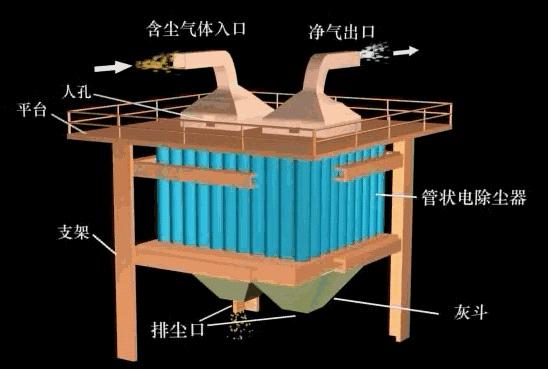

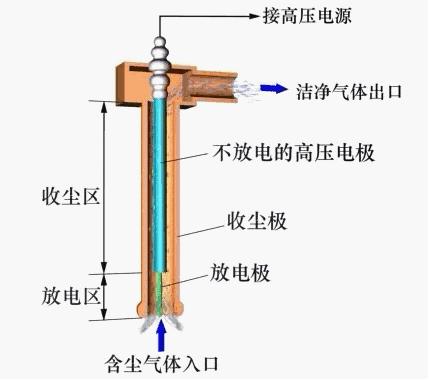

(1) 管式電除塵器

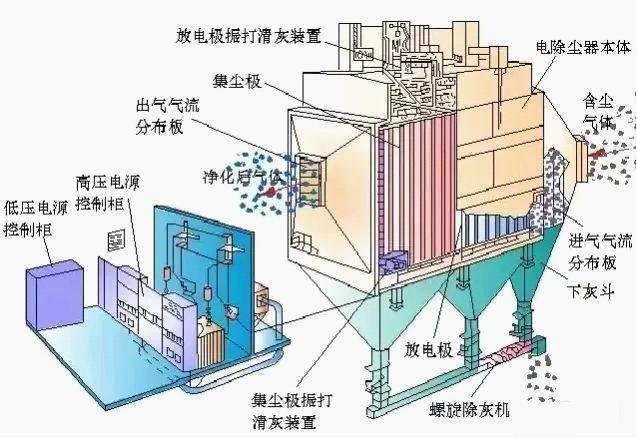

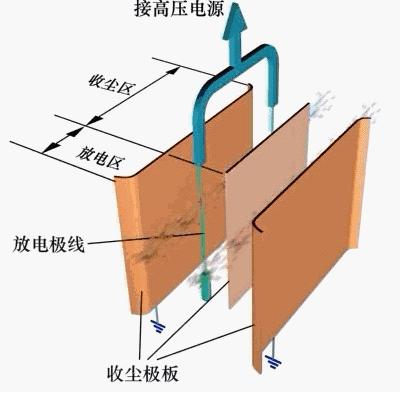

(2) 板式電除塵器

2、按除塵板和電暈極的不同配置分類

按除塵板和電暈極的不同配置分為單區電除塵器和雙區電除塵器。

(1) 單區電除塵器

(2) 雙區電除塵器

3、按電極清灰方式不同分類

按電極清灰方式不同分為干式電除塵、濕式電除塵、霧狀粒子捕集器和半濕式電除塵器等。

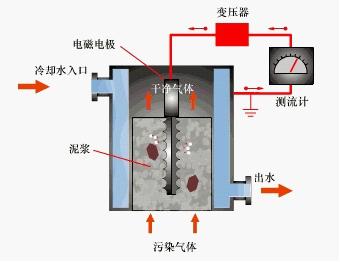

(1) 濕式電除塵器

(2) 干式電除塵器

在干燥狀態下捕集煙氣中的粉塵，沉積在除塵板上的粉塵借助機械振打清灰的除塵器稱為干式電除塵器。

(3) 霧狀粒子電捕集器

這種電除塵器捕集像硫酸霧，焦油霧那樣的液滴，捕集后呈液態流下并除去，它也是屬于濕式電除塵器的范疇。

(4) 半濕式電除塵器

吸取干式和濕式電收塵器的優點，出現了干、濕混合式電除塵器，也稱半濕式電除塵器，高溫?zé)煔庀冉?jīng)干式除塵室，再經濕式除塵室后經煙囪排出。

濕式除塵室的洗滌水可以循環使用，排出的泥漿，經濃縮池用泥漿泵送人干燥機烘干，烘干后的粉塵進入干式除塵室的灰斗排出。

4、按氣體在電除塵器內的運動方向分類

按氣體在電除塵器內的運動方向分為立式電除塵器和臥式電除塵器。

(1) 立式電除塵器

氣體在電除塵器內自下而上作垂直運動的稱為立式電除塵器。這種電除塵器適用于氣體流量小，收塵效率要求不高及粉塵性質易于捕集和安裝場地較狹窄的情況。

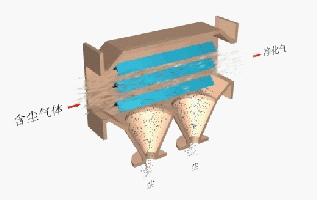

(2) 臥式電除塵器

氣體在電除塵器內沿水平方向運動的稱為臥式電除塵。

三、機械式除塵器

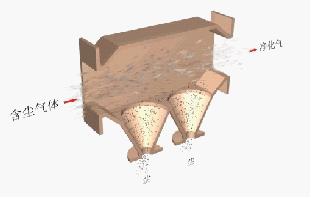

1、重力沉降室

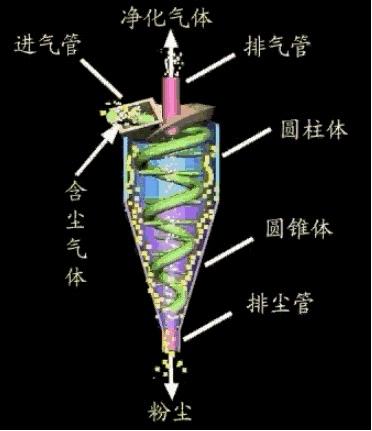

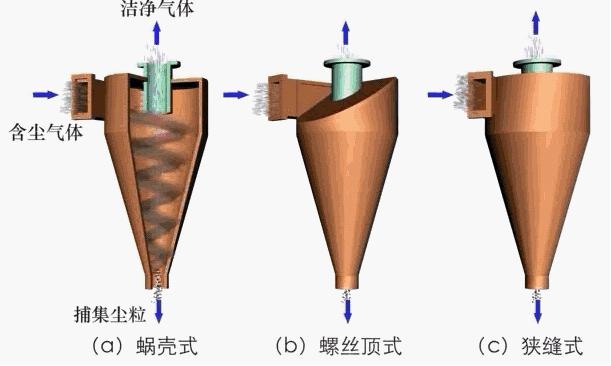

2、旋風分離器

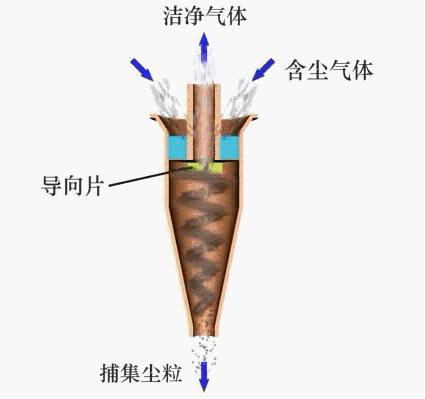

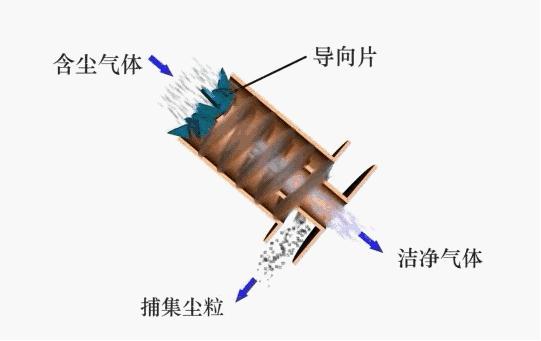

按氣流導人情況分為切向?qū)嘶蜉S向?qū)?；氣流進入旋風分離器后的流動路線又有反轉、直流及帶二次風的不同形式。

按其性能分為：

(1) 高效率旋風分離器 ，其筒體直徑較小，用來分離較細的粉塵，其效率在95% 以上。

(2) 高流量旋風分離器，筒體直徑較大，用于處理很大的氣體流量，其除塵效率為50%～80%。

(3) 介于上述兩者之間的通用旋風分離器，用于處理適當?shù)闹械葰怏w流量，其除塵效率為80%～95%。

四、濕式除塵器

所有濕式除塵器的基本原理都是讓液滴和相對較小的塵粒相接觸/結合產生容易捕集的較大顆粒。在這個過程中，塵粒通過幾種方法長成大的顆粒。

按其結構來分有以下幾種：

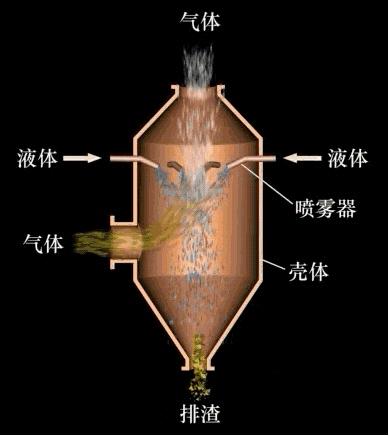

1、重力噴霧濕式除塵器

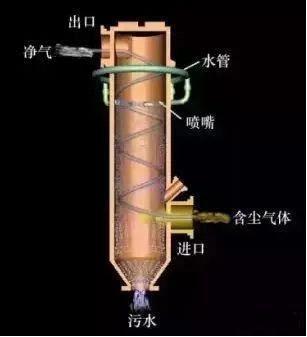

2、旋風式濕式除塵器

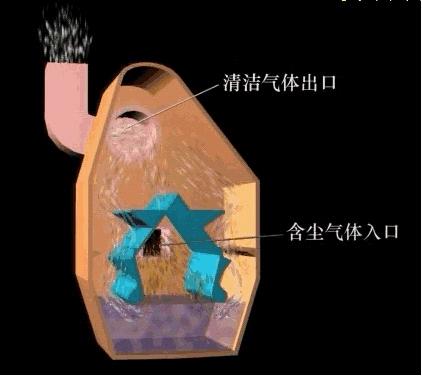

3、自激式濕式除塵器

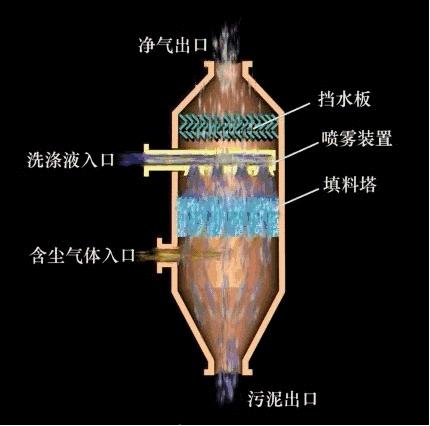

4、填料式濕式除塵器

5、泡沫式濕式除塵器

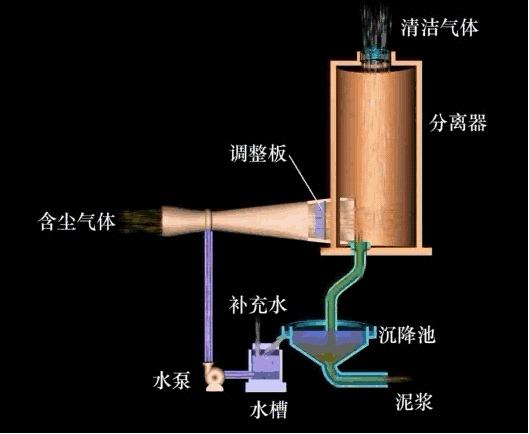

6、文丘里濕式除塵器
